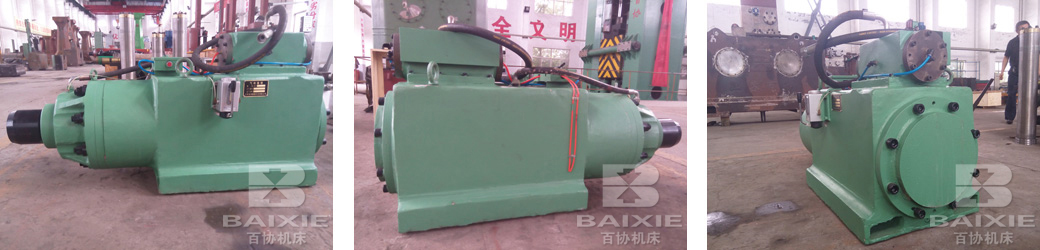

撞锤
性能与参数
操作视频
  • 操作说明
    1.用3T叉车叉住气动撞锤底部铲齿孔;
    2.将气动撞锤主气管连接到0.4-0.6MPa压缩空气气源上;
    3.叉车向前靠近需打紧的楔铁,保证锤帽贴近楔铁大端,操纵手动阀实现打击,此时主活塞会撞击副撞头,从而将冲击力通过锤帽传递到楔铁上,将楔铁打紧。
    4.打击过程中要确保锤帽至楔铁距离小于80mm;当距离大于此值时叉车需向前移动,以确保撞锤不空打;
    5.通过调节节流阀开口大小可控制主阀开口大小,从而控制气动撞锤冲击力大小。
    6.注意每次工作前用手动油泵对活塞加注润滑油;
    7.气源要经油水分离器来减少压缩空气中的水份,以防缸体锈蚀。
    性能特点
    1.工作条件
    a、0.4-0.6MPa压缩空气气源;
    b、3吨叉车一辆;
    2.优点
    a、所需人员少,通常为一个叉车工和一个操作工;
    b、只需压缩空气,无需电源;
    c、冲击力大小可调。
    技术参数
    型号 ZC-200 ZC-300
    冲击体重量 180kg 300kg
    冲击体最大行程 380mm 380mm
    一次打楔最大行程 80mm 80mm
    供气管路通径 20mm 20mm
    最大打击能量约 5KJ 6.5KJ
    外形尺寸(长宽高) 1650*585*760mm 1700*680*800mm
    工作最低高度 275mm 310mm
    压缩空气压力 0.4-0.6MPa 0.5-0.7MPa
    设备总重 2000kg 2300kg
